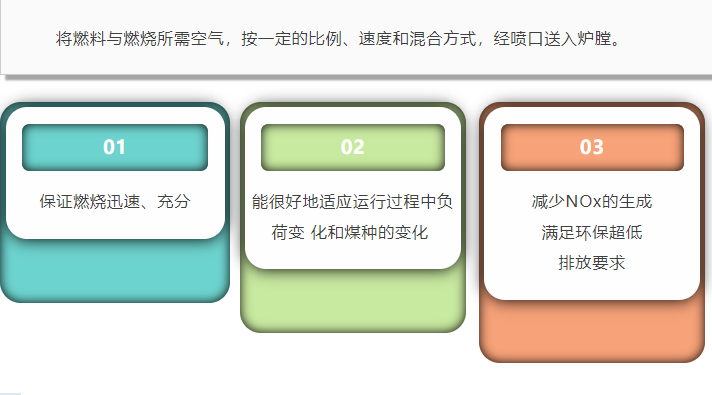

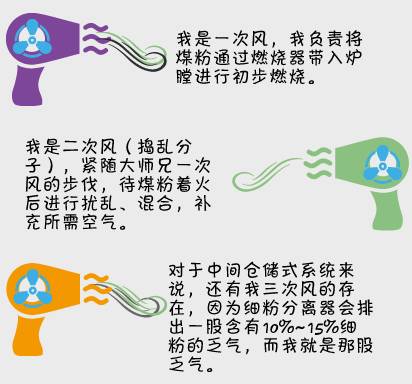

進入燃燒器的空氣不是一次吹入爐膛中，需要根據燃燒原理分批合理進入爐膛。

燃燒器在爐膛中的布置

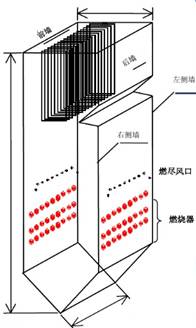

前后墻布置

（搜圖不易，上圖為三層燃燒器，下圖為四層燃燒器布置）

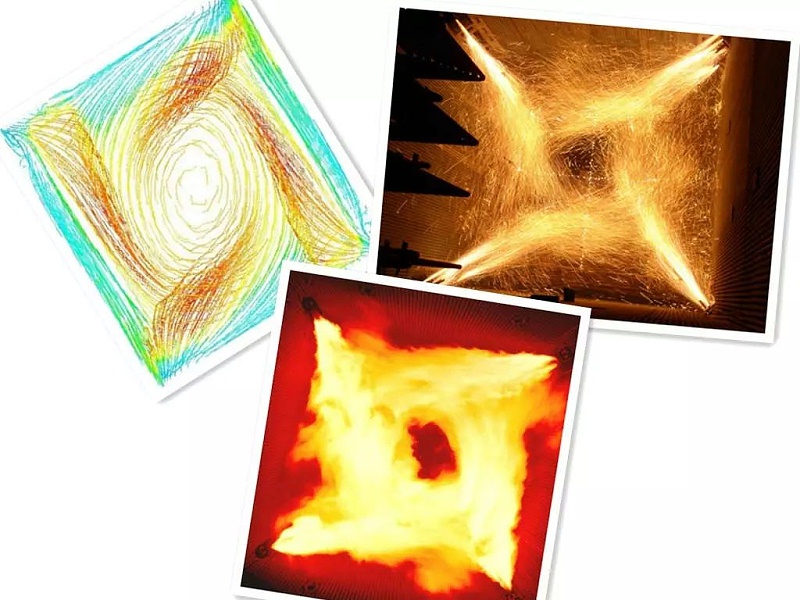

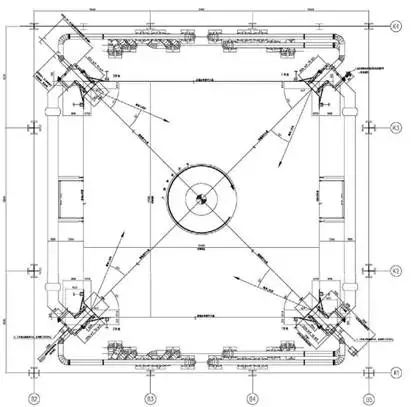

四角切圓布置

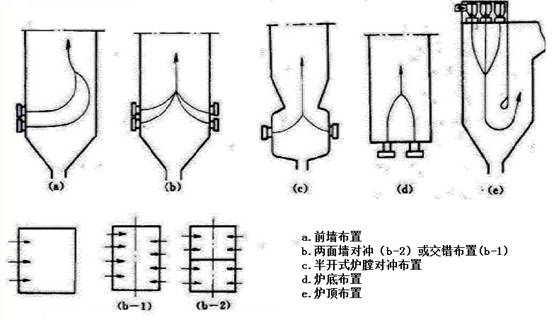

多種布置方式

燃燒器的分類

一般四角切圓布置使用直流燃燒器

爐墻布置使用旋流燃燒器

1直流燃燒器

出口氣流為直流射流，一般布置在爐膛四角，使煤粉氣流在爐膛內切圓燃燒。

1.1煤粉預燃室燃燒器

這是我國研究最早、目前應用最廣泛的新型煤粉燃燒器裝置。預燃室燃燒器是由耐火材料或耐熱鋼板制造的前置燃燒室。

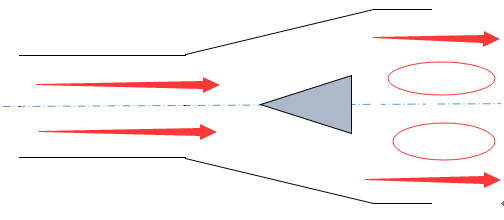

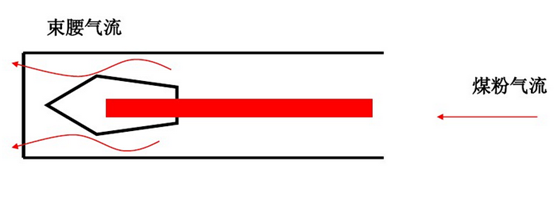

1.2鈍體燃燒器

它是在角置式煤粉燃燒器每個角一次風噴口出口處，設置一個非流線形物體——鈍體，使煤粉氣流在鈍體的尾跡區產生回流，卷吸高溫煙氣，以利于燃料的著火和火焰的穩定。著火后的煤粉火炬在爐膛內組成四角切圓燃燒。

1.3火焰穩燃船燃燒器

1.4濃淡燃燒器

所謂濃淡燃燒器，就是采用將煤粉——空氣混合物氣流，即一次風氣流分離成富粉流和貧粉流兩股氣流，這樣可在一次風總風量不變的前提下提高富粉流中的煤粉濃度。



盡量在一次風噴口出口附近形成所謂“三高區”：局部高溫、高煤粉濃度→濃淡分離、適當高的氧濃度。濃淡分離時，高濃度側的作用：減少了著火熱；濃度提高，提高了燃燒的化學反應速度；降低了著火溫度；縮短了著火時間和著火距離→利于燃盡；提高了爐內火焰黑毒→強化了輻射吸熱；降低了NOx的生成（還原性氣氛）。



1）  離心式煤粉濃縮器

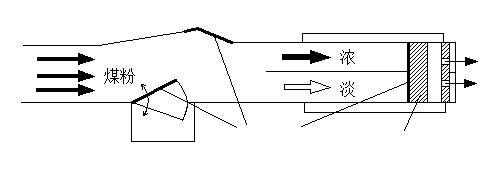

2）  百葉窗式濃淡型煤粉燃燒器

3）  擋塊式水平濃淡型煤粉燃燒器

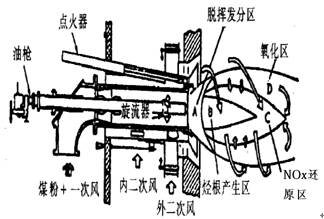

2旋流燃燒器

出口氣流包含繞燃燒器軸線旋轉的旋轉射流。氣流旋轉會在射流中心形成低壓區，從而卷吸邊界高溫煙氣，適用于含揮發分較高的煤種。

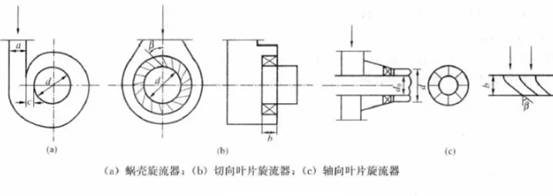

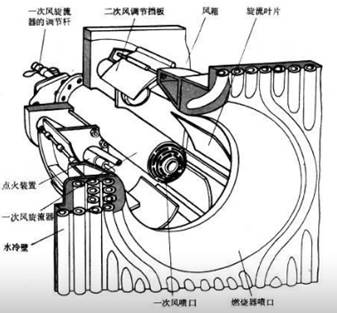

切向葉片

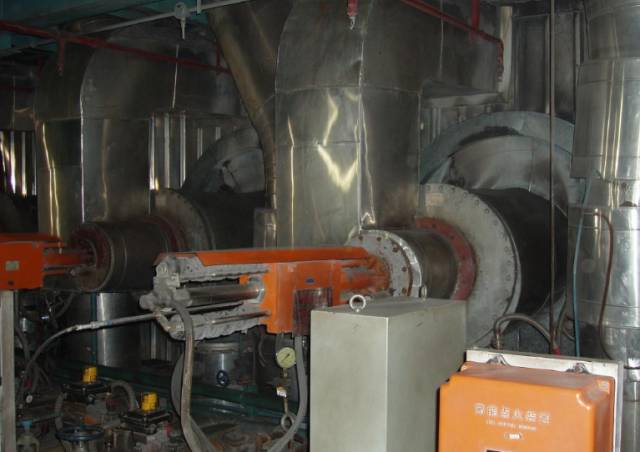

燃燒器外觀

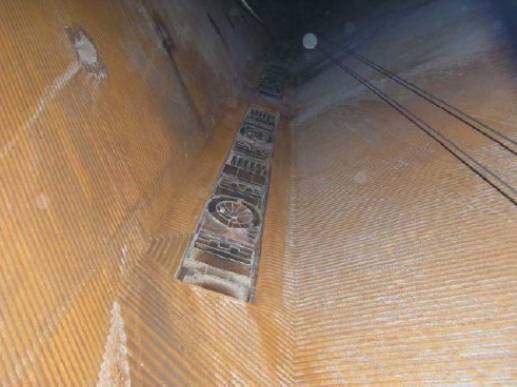

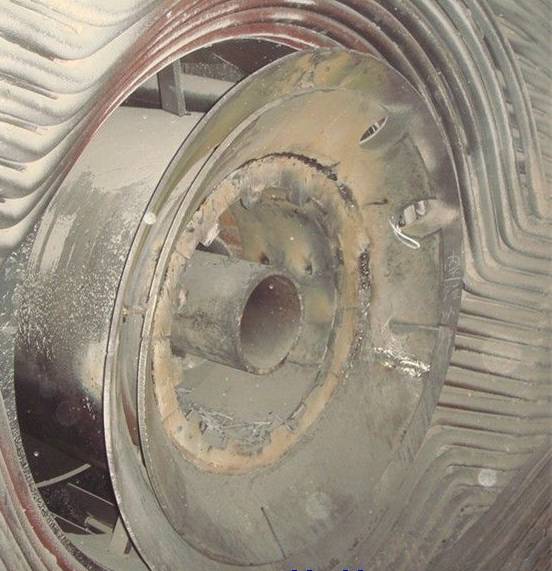

爐膛內部觀察燃燒器

無論哪種燃燒器，最終目的是為了讓煤粉更好、更清潔的燃燒。只是直流燃燒器是在爐膛內創造一個動力場，通過切圓的方式將爐膛內空氣旋轉，吸引周邊高溫煙氣參與燃燒。而旋流燃燒器則是在燃燒器設計上進行對空氣的擾動，從而使煤粉空氣混合充分，利于燃燒。不管黑貓白貓，抓到老鼠就是好貓~
